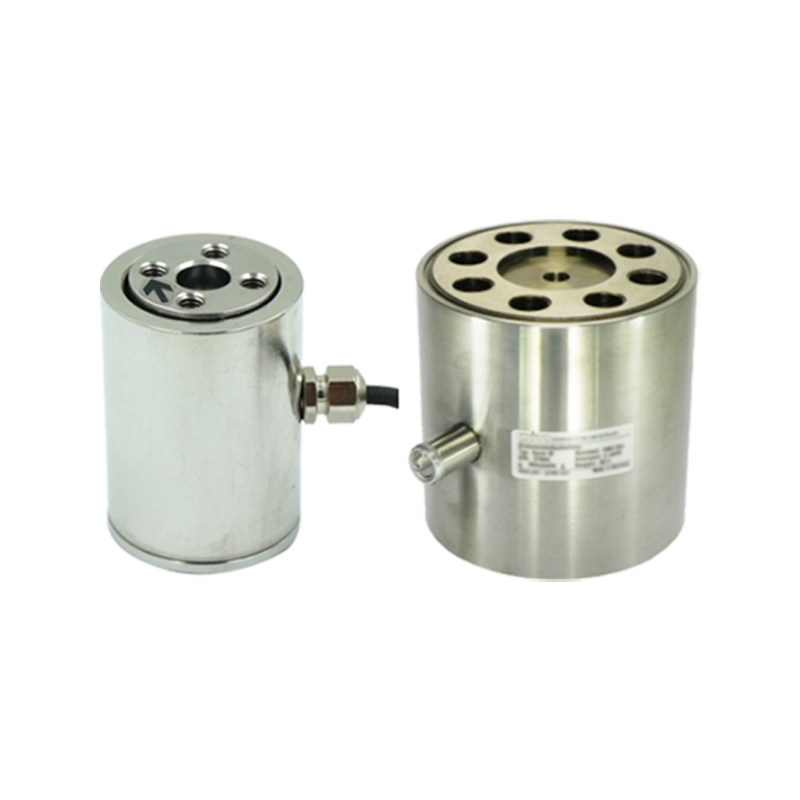

● 静态扭矩传感器；
● 结构紧凑，安装方便；
● 防护等级IP65；
● 用于测量静态、非连续旋转扭矩值。
● 应用领域：汽车装配、自动化装配、3C产品检测、新能源产品装配、医疗检测、机器人、模具装配等工业检测、测量和控制系统。

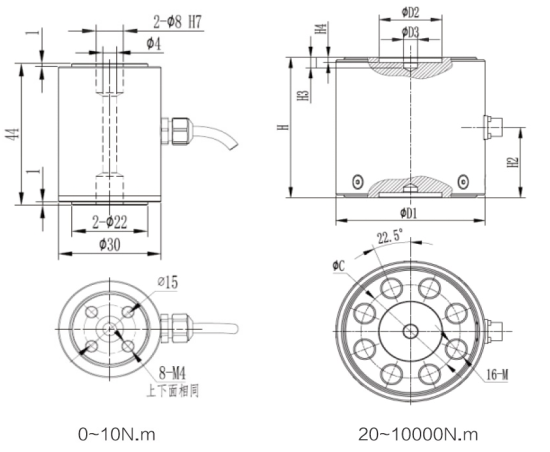

| 测量范围Cap（N.m） | D1 | D2 | D3 | C | H | H2 | H3 | H4 | M |
| 0.2,50100 | 50 | 20时7分 | 8H8 | 30 | 61 | 30.5 | 8 | 4 | M 6深8 |
| 200300,50 | 73 | 30H7 | 10时8分 | 45 | 82 | 41 | 8 | 4 | M 10深15 |
| 1,1.5,2 | 107 | 45时7分 | 10时8分 | 71 | 107 | 54 | 8 | 4 | M 16深22 |
| 4,5,6 kN.m | 141 | 60小时7 | 10时8分 | 95 | 130 | 65 | 8 | 4 | M 20深25 |
| 10 kN.m | 205 | 120时7分 | 10时8分 | 155 | 170 | 85 | 12 | 8 | M 24深35 |
| 额定范围 | 0.2,0.5,2,5,10.20,50100200 N.m 0.2,0.3,0.5,1.5,2,4,5,6,10 kN.m | 绝缘电阻 | ≥5000 MΩ/100VDC |
| 额定输出 | 1.5±10%mV/V | 励磁电压 | 5~15V |
| 零点平衡 | ±2%F.S。 | 最大励磁电压 | 20伏 |
| 非线性 | 0.1%F.S。 | 温度补偿范围 | -10~60℃ |
| 滞后误差 | 0.1%F.S。 | 工作温度范围 | -20~80℃ |
| 可重复性 | 0.05%F.S。 | 安全负载（E L） | 120%F.S。 |
| 蠕变（30分钟） | 0.1%F.S。 | 破坏载荷（E d） | 150%F.S。 |
| 灵敏度漂移温度系数 | 0.05%F.S./10℃ | 电缆线尺寸 | φ3×4000毫米 |
| 零点漂移温度系数 | 0.05%F.S./10℃ | 布料 | |
| 输入电阻 | 410±20Ω | 单位重量 | |
| 输出电阻 | 350±10Ω | 保护 | IP65 |

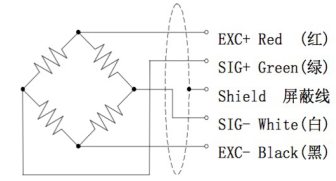

力的方向 | 接线方法 |
 |  |
